لرزه گیر دیزل ژنراتور

لرزه گیر دیزل ژنراتور یک قطعه است که برای کاهش لرزش و ارتعاشات ناشی از عملکرد دیزل ژنراتور استفاده می شود. این سیستم شامل الگوهای لرزه گیر و عناصر جذب لرزه است که به طور معمول در قسمت پایه دیزل ژنراتور نصب می شوند.

لرزش های ناشی از عملکرد دیزل ژنراتور ممکن است باعث آسیب به ساختار و تجهیزات اطراف شده و همچنین باعث نارسانایی در عملکرد دستگاه شود.

با استفاده از لرزه گیر دیزل ژنراتور، این لرزش ها به طور قابل توجهی کاهش می یابد و در نتیجه عملکرد بهبود می یابد.

لازم به ذکر است که به لحاظ کاربردهای خاص، مانند بخش های بالادست دستگاه های پروانه باد، لولای توربین های باد و ساختارهای حساس، لرزه گیر دقت بالاتر و روش های پیچیده تحت عنوان “کنتـــــــــــرل” (Control) را دربر خواهد داشت.

عملکرد لرزه گیر

لرزه گیر دیزل ژنراتور عملکرد مهمی در حفظ استحکام و عمر مفید دستگاه دارد. این سیستم با کاهش لرزش‌های تولید شده توسط موتور دیزل و سایر اجزای مکانیکی، از آسیب رساندن به ساختار و کاهش نویز و لرزش‌های ناخواسته جلوگیری می‌کند.

عملکرد لرزه گیر دیزل ژنراتور به صورت زیر است:

جذب لرزش: لرزه گیر دارای ساختاری مناسب بوده و قادر است لرزش‌های تولید شده توسط موتور را جذب کند. این عمل باعث کاهش انتقال لرزش به ساختار و تجهیزات دیگر می‌شود.

تحلیل لرزش: بعضی از لرزش‌های تولید شده توسط دستگاه قابل پیش بینی هستند. با استفاده از سامانه‌ای که در لرزه گیر نصب شده است، این لرزش‌ها تحلیل و بعلاوه با استفاده از الگوریتم های خودکار، عمق و شدت آن ها را تعیین می کند.

حفظ استحکام: با جذب و کنترل لرزش‌های تولید شده، سطح استحکام ساختار و قابلیت عملکرد صحیح دستگاه حفظ می‌شود.

کم کننده صدا: با جذب و کنترل صداهای اضافی از انتشار آلودگی صوتی جلوگیری می کند.

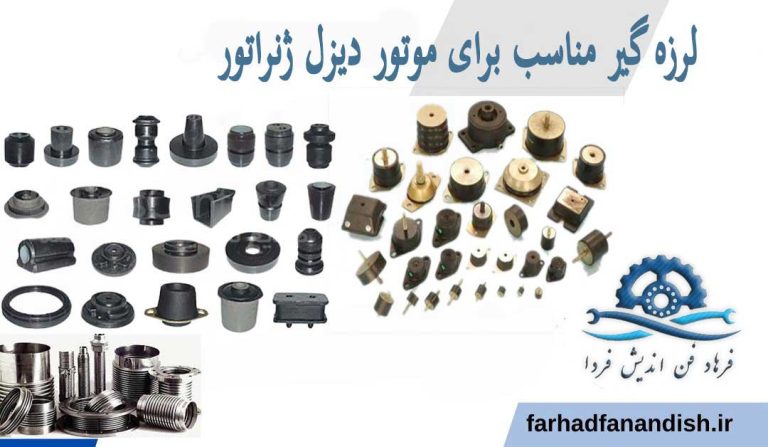

انواع لرزه گیر دیزل ژنراتور

در بازار صنعتی ایران به لرزه گیر دیزل ژنراتور ، نامهای دیگری نظیردسته موتور ، ضربه گیر لاستیکی، لرزه گیر لاستیکی، دمپر لاستیکی، بالشتک لاستیکی نیز گفته می شود.

ضربه گیر دیزل ژنراتور معمولا مابین دیزل ژنراتور در زیر پایه های دیزل و ژنراتور و برروی شاسی دیزل ژنراتور قرار میگیرد تا حداکثر ارتعاشات کارکرد سیستم دیزل ژنراتور را جذب کند .

لرزه گیر لاستیکی زیر دستگاه دیزل ژنراتور نصب می گردد و منجر به کاهش انتقال ارتعاشات دیزل ژنراتور به زمین و فوندانسیون می گردد.

با توجه به ابعاد و وزن انواع دیزل ژنراتور، لرزه گیر های دیزل ژنراتور در شکلها و ابعاد گوناگون طراحی و ساخته می شوند.

پارامتر اصلی در انتخاب سایز ضربه گیر لاستیک لرزه گیر زیر شاسی دیزل ژنراتور میزان وزن دیزل ژنراتور است.

نحوه نصب لرزه گیر چگونه است؟

نصاب لرزه گیر باید به دستورالعمل کارخانه تولید کننده توجه کرده و به طرح اولیه در نحوه نصب دقت کند همچنین نکات لازم به منظور انتخاب درست محل نصب را مد نظر بگیرد.

باید لرزه گیر هم تراز باشد و از هر گونه ضربه، فرورفتگی و جوشکاری در نقاط حساس و نازک جلوگیری شود.
هر گونه حرکت کششی، فشاری، چرخشی و به خصوص پیچشی باعث ناهم ترازی در لرزه گیر و اختلال در عملکرد و آسیب به قسمت های لرزه گیر شده و طول عمر آن را کاهش می دهد.

نکته دیگر این که در نصب لرزه گیر باید رعایت شود که لرزه گیر متناسب با راستای جهت جریان نصب شود.

انواع لرزه گیر دیزل ژنراتور صنعتی

الف_ لرزه گیرهای غیر فلزی vibration Nonmetalic anti

• ساخته شده از مواد لاستیکی
• مقاومت در برابر خوردگی
• مقاومت بالا در تماس با مواد مختلف
• در ضمن این لرزه گیرها نارسانا بوده و از برق گرفتگی و بروز اتصالات در امان هستند ولی در برابر دماهای بالا مقاوم نیستند.

ب_ لرزه گیرهای فلزی ( Metalic anti vibration)

• ساخته شده از فلز و آلیاژهای سخت
• مقاومت در برابر فشار و ضربات
• گذشت زمان دچار خوردگی شده، بافت اولیه خود را از دست داده و مقاومت آن ها کاهش می یابد.
• کاربرد این لرزه گیرها در صنایع پتروشیمی و کارخانجات بزرگ صنعتی می باشد. این لرزه گیرها در برابر دما مقاوم بوده و تحمل دمای بالا را دارند.

لرزه گیر آکاردئونی چیست؟

لرزه گیر آکاردئونی، زیر شاخه لرزه گیرهای فلزی است و در سایز های مختلف تولید می شود.

این نوع از لرزه گیرها، از قسمت های مختلفی شامل لوله، فلنج، غلاف داخلی، چرخ تنظیم کننده و پایه نگهدارنده چرخ ها و… تشکیل شده اند.

برای مهار انبساط و انقباض لوله ناشی از تغییرات دما از لرزه گیر آکاردئونی استفاده می کنند.

ضربه گیرها یا اتصالات آکاردئونی با توجه به نوع اتصالاتشان به سه دسته تقسیم می شوند:

لرزه گیر دنده ای، جوشی و فلنج دار

لرزه گیر فنری چیست؟

ضربه گیر فنری یک قطعه مهم در دیزل ژنراتور است که برای کاهش لرزش و لغزش موتور استفاده می شود. این قطعه عمدتاً از فنرهای فولادی تشکیل شده است که به صورت عمودی در دو طرف موتور نصب می شوند.

لرزه گیر فنری به عنوان یک سیستم جداگانه از موتور عمل می کند و با جذب لرزش ها و لغزش های ناشی از حرکت موتور، تاثیر آن را کاهش می دهد.

 این قطعه باعث کاهش صدای تولید شده توسط دیزل ژنراتور نیز می شود .

برای نصب لرزه گیر فنری، باید به دقت روش مناسب را بر اساس ساختار و نصب دستگاه خود اعمال کنید.

همچنین، باید اطمینان حاصل کنید که قطعات به درستی نصب شده و همگام با سایر قطعات دستگاه عمل می کند

. لازم به ذکر است که بستگی به نوع و سایز دستگاه، لرزه گیر فنری های مختلف در بازار وجود دارد. بنابراین، پیش از خرید و نصب لرزه گیر فنری، بهتر است با تولیدکننده ژنراتور خود تماس بگیرید و راهنمایی های لازم را در خصوص نحوه استفاده صحیح این قطعات در دستگاه خود درخواست کنید.

ویژگی لرزه گیر فنری

کاهش آلودگی صوتی افزایش عملکرد و بهره وری سیستم

دارای طراحی و تحلیل دقیق مهندسی

دارای دوام و طول عمر مفید قابل توجه

صرفه جویی در زمان نصب و سهولت در اجرا

کاهش هزینه در عملیات تعمیر و نگهداری سیستم

 جلوگیری از انتقال لرزش و ارتعاشات تجهیزات به ساختمان

مشخصات فنی لرزه گیر فنری

 ظرفیت هر لرزه گیر از ۵۰ الی ۳۰۰۰ کیلو گرم  برای ژنراتور از وزن ۲۰۰ الی ۳۰۰۰۰ کیلوگرم هیچ محدودیت وزنی برای دستگاه وجود ندارد

 میزان تغییر شکل از ۱۰ الی ۵۰ میلیمتر قابل تنظیم

دور موتور از ۳۰۰ الی ۵۰۰۰ دور در دقیقه ۴- قابلیت جذب ارتعاش انواع ژنراتور دیزل ، گازی و …

چرا باید از ضربه گیر استفاده کنیم؟

زیرا لرزه گیرها، انتقال ضربات و صدای ناشی از دیزل ژنراتور به فونداسیون و سطوح نصب را کاهش داده و همچنین از انتقال لرزش سایر ماشن آلات مجاور به دستگاه جلوگیری می کنند.

از چه نوع ضربه گیری استفاده کنیم؟

با توجه به نوع دیزل ژنرراتورها، وزن و محل نصب آن می توانید از انواع مختلف لرزه گیر استفاده نمایید.

اگر در این باره دچار مشکل و تردید هستید می توانید از افراد متخصص این حوزه استفاده نمایید.
